Цанги EWS (WSW) для автоматов продольного точения

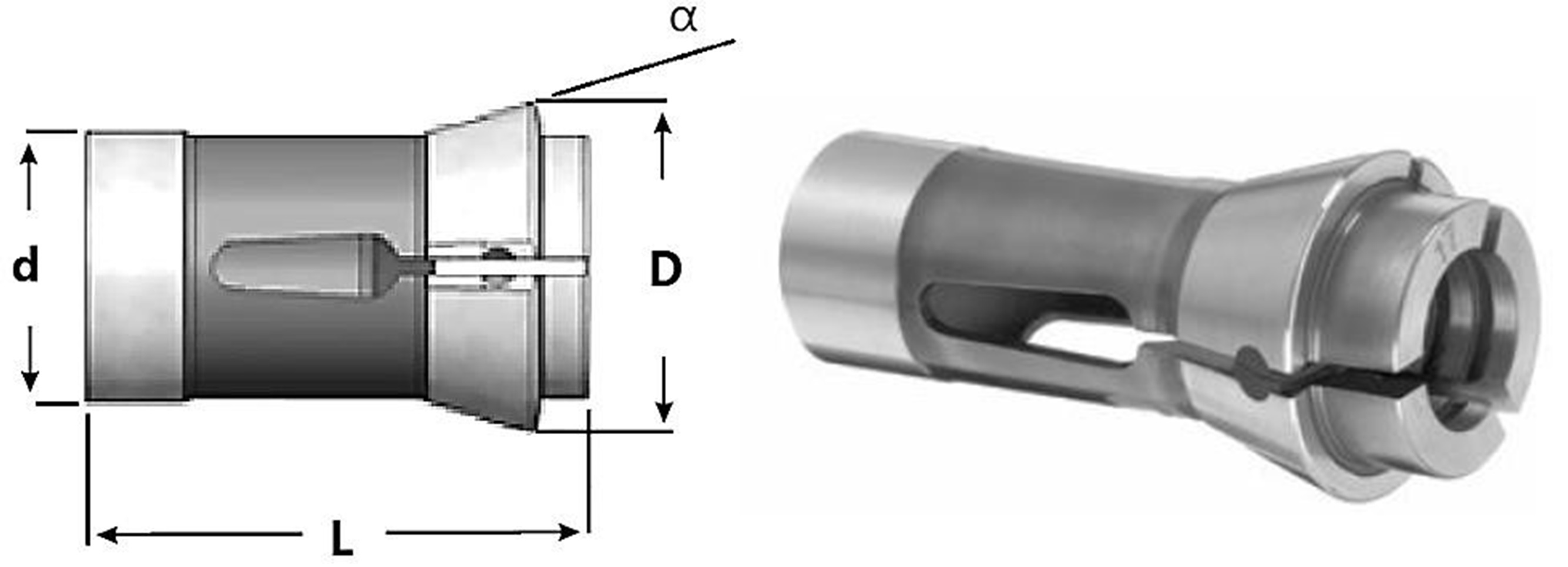

Зажимные цанги EWS (WSW). Серия 100.


Артикул D d L α Form Bohrungen (mm) Form Bohrungen (mm) Form Bohrungen
100E 10 6 30 15° round  0,5 - 6 0,5
101E 12 8 42 16° round  0,5 - 6 0,5
103E 14 8 34 16° round  0,5 - 5 0,5
109E 15,5 10 47,5 20° round  1,5 - 7 0,5
110E 16 10 43 15° round  1,5 - 7 0,5
111E 16 10 46 20° round  1,5 - 7 0,5
117E 18 14 46 13° round  1,5 - 10 0,5
118E 19,5 14 46 15° round  1 - 10,5 0,5
120E 21 15 64 16° round  1,5 - 12 0,5 square 4 - 7 1 hexagon 4 - 9
125E 22 17,5 51 15° round  1,5 - 14 0,5
136E 26 20 54 15° round  1,5 - 16 0,5
138E 28 20 67 15° round  3 - 16 0,5
140E 30 22 55 15° round  1 - 16 0,5 square 4 - 10 1 hexagon 4 - 14
143E 31 25 54 15° round  3 - 16 0,5 square 6 - 10 1 hexagon 6 - 14
145E 35 25 77 16° round  3 - 20 0,5 square 4 - 14 1 hexagon 4 - 17
148E 38 28 70 15° round  2 - 24 0,5 square 4 - 14 1 hexagon 4 - 17
157E 42 30 80 15° round  3 - 25 0,5
161E 45 32 75 15° round  2 - 26 0,5 square 5 - 18 1 hexagon 4 - 22
162E 43 35 70 15° round  3 - 25 0,5 square 5 - 16 1 hexagon 4 - 22
163E 48 35 80 15° round  2 - 30 0,5 square 5 - 20 1 hexagon 4 - 32
164E 49,2 38,1 108 15° round  3 - 32 0,5 square 4 - 22 1 hexagon 4 - 32
171E 55 42 94 15° round  3 - 36 0,5 square 4 - 29 1 hexagon 4 - 32
173E 60 48 94 15° round  3 - 42 0,5 square 6 - 29 1 hexagon 6 - 36
185E 84 66 110 15° round  4 - 60 1 square 7 - 16 1 hexagon 8 - 36
190E 106 88 115 15° round  20 - 80 1
193E 107 90 130 15° round  20 - 80 1
196E 138 112 138 15° round  20 - 100 1





Задний упор для цанг серии 100.

Артикул Для цанг Зажимной диаметр Зажимная длина
ASF-32/1610000 161E 2 - 6 ca. 125
    6 - 8 ca. 65
    8 - 26 ca. 40
ASF-35/1620000 162E 3 - 6 ca. 120
    6 - 8 ca. 60
    8 - 25 ca. 35
ASF-35/1630000 163E 2 - 6 ca. 130
    6 - 8 ca. 70
    8 - 30 ca. 45
ASF-38/1640000 164E 3 - 6 ca. 150
    6 - 8 ca. 100
    8 - 32 ca. 60
ASF-48/1730000 173E 3 - 8 ca. 135
    8 - 10 ca. 85
    10 - 42 ca. 60
ASF-66/1850000 185E 4 - 14 ca. 165
    14 - 18 ca. 90
    18 - 60 ca. 65







Зажимные цанги EWS (WSW) с тягой. Серия 300.

Артикул

Ø (round)

(mm)

D

d

L

Thread

302E

1,5 - 6,0

0,1

12,7

8

35

W6,85x1/40"

319E

3,0 - 10,0

0,5

18

12

62,2

Tr.12x1

324E

1,5 - 13,0

0,5

21

15

55,5

M13x1

330E

1,5 - 13,0

0,5

24

16

73

Tr.16x1,5

349E

1,5 - 20,0

0,5

26,3

20

73

S19,7x1,667

351E

1,5 - 17,5

0,5

28

20

83

Tr20x1,5

355E

1,5 - 18,0

0,5

28

20

123

S20x2

358E

1,5 - 20,0

0,5

32

23

86

M21x1

359E

1,5 - 20,0

0,5

32

23

93,8

Tr23x1,5

363E

1,5 - 22,0

0,5

33,5

25

89

M23x1

364E

1,5 - 22,0

0,5

33,7

25

97,6

S25x1/15"

366E

1,5 - 25,0

0,5

36

28

106,5

Tr27x1/20"

367E

1,5 - 24,0

0,5

38

28

104,4

Tr28x1,5

385E

1,5 - 26,0

0,5

37,5

31,8

87

1,245" x20

386E

1,5 - 29,0

0,5

45

32

116

Tr32x1,5

390E

5,0 - 42,0

1

60

47

110

Tr47x1,5





Задний упор полого шпинделя  для токарных станков без гидравлического зажима



Артикул

Hohlspindel Ø D

LA20.30

20 - 23

LA23.27

23 - 27

LA27.31

27 - 31

LA31.39

31 - 39

LA39.47

39 - 47

LA47.57

47 - 57

LA57.65

57 - 65

LA65.78

65 - 78

LA78.94

78 - 94

LA94.110

94 - 110

LA110.130

110 - 130
