Заготовки для изготовления оправок KEMMLER



Заготовка для изготовления оправок KEMMLER  с хвостовиком SK по DIN 69871

Заготовка для изготовления оправок Kemmler с хвостовиком SK. Для изготовления специальных инструментов. Конус и фланец закалены и отшлифованы. Мягкий корпус для последующей обработки.
Артикул Обозначение
302.17.40 SK 30 - 40,5 - 160
402.17.63 SK 40 - 63 - 250
502.17.97 SK 50 - 97 - 315

Технические характеристики



Заготовка для изготовления оправок KEMMLER  с хвостовиком BT по JIS B 6339 (MAS 403 BT)

Заготовка для изготовления оправок Kemmler с хвостовиком BT. Для изготовления специальных инструментов. Конус и фланец закалены и отшлифованы. Мягкий корпус для последующей обработки.
Артикул Обозначение
305.17.40 BT 30 - 40,5 - 160
405.17.63 BT 40 - 63 -250
505.17.97 BT 50 - 97 - 315

Технические характеристики
Заготовка для изготовления оправок KEMMLER  по DIN 2080

Заготовка для изготовления оправок Kemmler с хвостовиком SK. Для изготовления специальных инструментов. Конус и фланец закалены и отшлифованы. Мягкий корпус для последующей обработки.
Артикул Обозначение
401.17.63 SK 40 - 63 - 250
501.17.97 SK 50 - 97 - 315

 Технические характеристики





Заготовка для изготовления оправок KEMMLER с хвостовиком HSK по DIN 69893 / ISO 12164-1


Заготовка для изготовления оправок Kemmler с хвостовиком HSK-A. Для изготовления специальных инструментов. Конус и фланец закалены и отшлифованы. Мягкий корпус для последующей обработки.
Артикул Обозначение
A32.17.25 HSK-A 32 - 32,5 - 100
A40.17.40 HSK-A 40 - 40,5 - 160
A50.17.50 HSK-A 50 - 50,5 - 200
A63.17.63 HSK-A 63 - 63,5 - 250
A63.17.80 HSK-A 63 - 80,0 - 250
A80.17.80 HSK-A 80 - 80,5 - 250
A100.17.97 HSK-A 100 - 97,5 - 250

Технические характеристики

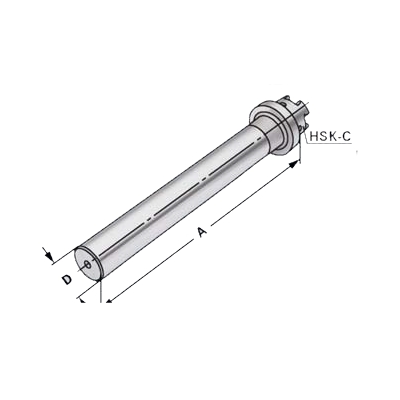

Заготовка для изготовления оправок Kemmler с хвостовиком HSK-C. Для изготовления специальных инструментов. Конус и фланец закалены и отшлифованы. Мягкий корпус для последующей обработки.
Артикул Обозначение
C25.17.32 HSK-C 25 - 32 - 110
C32.17.32 HSK-C 32 - 32 - 160
C40.17.40 HSK-C 40 - 40 - 160
C50.17.50 HSK-C 50 - 50 - 200
C63.17.63 HSK-C 63 - 63 - 250
C80.17.80 HSK-C 80 - 80 - 250
C100.17.93 HSK-C 100 - 93 - 250

Технические характеристики

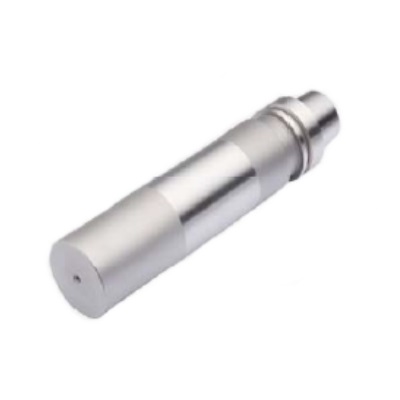

Заготовка для изготовления оправок Kemmler с хвостовиком HSK-C. Для изготовления специальных инструментов. Конус и фланец закалены и отшлифованы. Мягкий корпус для последующей обработки.
Артикул Обозначение
E25.17.30 HSK-E 25 - 30 - 40
E32.17.32 HSK-E 32 - 32,5 - 100
E40.17.40 HSK-E 40 - 40,5 - 125
E50.17.50 HSK-E 50 - 50,5 - 125
E63.17.63 HSK-E 63 - 63,5 - 250

Технические характеристики

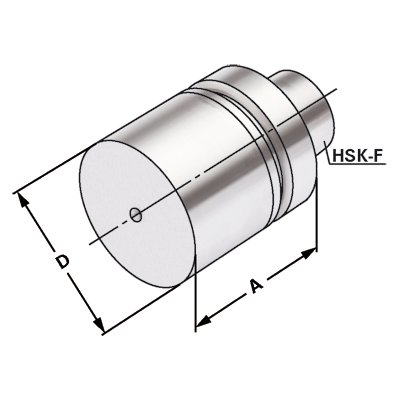

Заготовка для изготовления оправок Kemmler с хвостовиком HSK-F. Для изготовления специальных инструментов. Конус и фланец закалены и отшлифованы. Мягкий корпус для последующей обработки.
Артикул Обозначение
F63.17.63 HSK-F 63 - 63 - 125
F63.17.63.1 HSK-F 63 - 63 - 250

Технические характеристики



Заготовка для изготовления оправок KEMMLER по ISO 26623-1
Заготовка для изготовления оправок Kemmler для изготовления специальных инструментов. Конус и фланец закалены и отшлифованы. Мягкий корпус для последующей обработки.
Артикул Обозначение
C3.17.32 C3 - 32 - 90
C3.17.60 C3 - 60 -90
C4.17.40 C4 - 40 - 120
C4.17.80 C4 - 80 - 120
C5.17.50 C5 - 50 - 150
C5.17.95 C5 - 95 - 150
C6.17.63 C6 - 63 - 180
C6.17.120 C6 - 120 - 180

Технические характеристики



Заготовка для изготовления оправок KEMMLER с хвостовиком VDI по DIN 69880

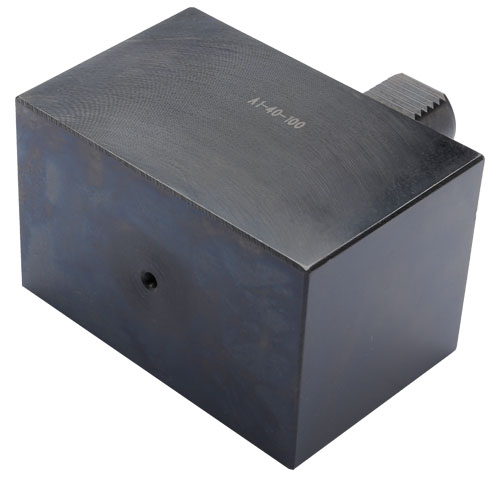

Заготовка Kemmler призматическая не закаленная для изготовления оправок  с хвостовиком VDI , форма A. VDI хвостовик отшлифован и закален.
Артикул Обозначение
169.17.12 A1–16-78-44-44
209.17.16 A1–20-100-60-65
259.17.16 A1–25-100-60-75
309.17.20 A1–30-130-76-85
409.17.25 A1–40-151-96-100
509.17.32 A1–50-160-120-125

Технические характеристики

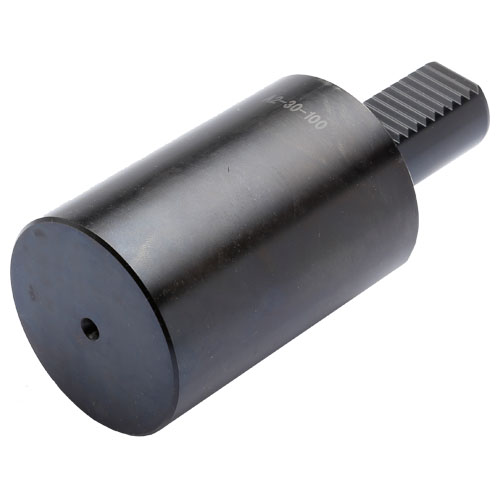

Заготовка Kemmler цилиндрическая  не закаленная для изготовления оправок с хвостовиком VDI , форма A2. VDI хвостовик отшлифован и закален.
Артикул Обозначение
169.19.12 A2 - 16 - 40 - 60
209.19.16 A2 - 20 - 50 - 70
259.19.16 A2 - 25 - 50 - 80
259.19.17 A2 - 25 - 50 - 200
309.19.20 A2 - 30 - 68 - 100
309.19.21 A2 - 30 - 68 - 240
409.19.20 A2 - 40 - 83 - 120
409.19.21 A2 - 40 - 83 - 320
509.19.32 A2 - 50 - 98 - 135
509.19.33 A2 - 50 - 98 - 400

Технические характеристик
