Резьбонарезные патроны KEMMLER



Резьбонарезные патроны KEMMLER для закрепления инструмента  с хвостовиком SK по DIN 69871

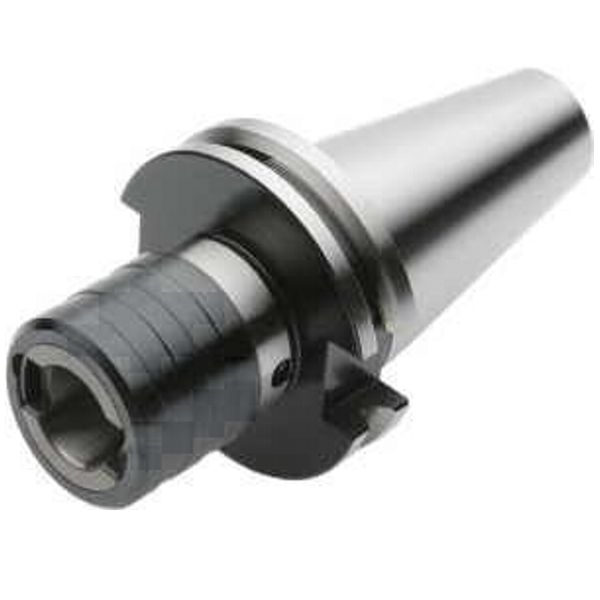

Быстросменные резьбонарезные  патроны Kemmler с хвостовиком SK с компенсацией по длине. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации. Форма A.
Артикул Обозначение
302.16.12 SK 30 - M3 / M14 Gr. 1
302.16.20 SK 30 - M5 / M22 Gr. 2
402.16.12 SK 40 - M3 / M14 Gr. 1
402.16.20 SK 40 - M5 / M22 Gr. 2
402.16.36 SK 40 - M14 / M36 Gr. 3
502.16.12 SK 50 - M3 / M14 Gr. 1
502.16.20 SK 50 - M5 / M22 Gr. 2
502.16.36 SK 50 - M14 / M36 Gr. 3

​Технические характеристики

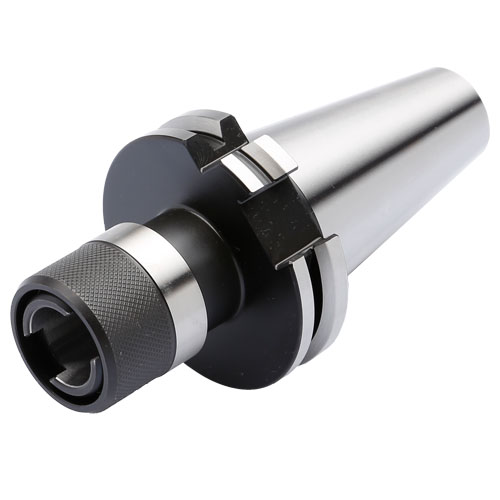

Быстросменные резьбонарезные  патроны Kemmler с хвостовиком SK без компенсации по длине. Для установки быстросменных адаптеров для метчиков. Для станков с синхронизацией по шпинделю. Форма AD
Артикул Обозначение
302.16.12.1 SK 30 - M3 / M14 Gr. 1
302.16.20.1 SK 30 - M5 / M22 Gr. 2
402.16.12.1 SK 40 - M3 / M14 Gr. 1
402.16.20.1 SK 40 - M5 / M22 Gr. 2
402.16.36.1 SK 40 - M14 / M36 Gr. 3
502.16.12.1 SK 50 - M3 / M14 Gr. 1
502.16.20.1 SK 50 - M5 / M22 Gr. 2
502.16.36.1 SK 50 - M14 / M36 Gr. 3

Технические характеристики

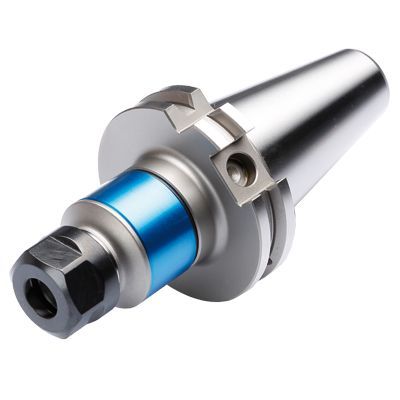

Резьбонарезной патрон Kemmler с хвостовиком SK для синхронизации для цанг типа ER по DIN 6499 (ISO 15488). Для станков с синхронизацией по шпинделю. Синхрорезьбовой патрон компенсирует погрешность синхронизации оборудования. Микрокомпенсация на сжатие или растяжение уровновешивает малое отклонение между подачей и оборотами рабочих частей станка, которые могут вызывать повышенное трение на режущей кромке инструмента. Вероятночть возрастания осевых нагрузок во время резьбонарезания уменьшается до минимума. Форма AD/B. *Форма AD.
Артикул Обозначение
302.16.02.13* SK 30 - ER20 - 85
403.16.02.10 SK 40 - ER16 - 79
403.16.02.10.M** SK 40 - ER16 - 79
403.16.02.13 SK 40 - ER20 - 80
403.16.02.16 SK 40 - ER25 - 84
403.16.02.20 SK 40 - ER32 - 95
403.16.02.26 SK 40 - ER40 - 120
503.16.02.10 SK 50 - ER16 - 79
503.16.02.10.M** SK 50 - ER16 - 79
503.16.02.10.1.M** SK 50 - ER16 - 90
503.16.02.13 SK 50 - ER20 - 80
503.16.02.16 SK 50 - ER25 - 84
503.16.02.20 SK 50 - ER32 - 95
503.16.02.26 SK 50 - ER40 - 105

Технические характеристики
Быстросменные резьбонарезные  патроны Kemmler с хвостовиком SK с компенсацией по длине с быстросменными вставками с предохранительной муфтой в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации. Форма A.
Артикул Обозначение

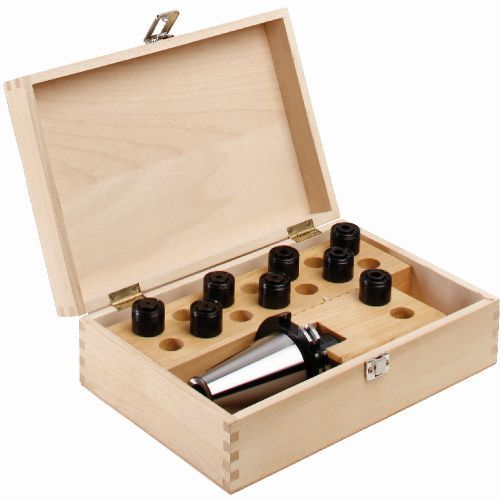

402.16.12.SR SK40-M3/M14
402.16.20.SR SK40-M5/M22
502.16.12.SR SK50-M3/M14
502.16.20.SR SK50-M5/M22

Технические характеристики

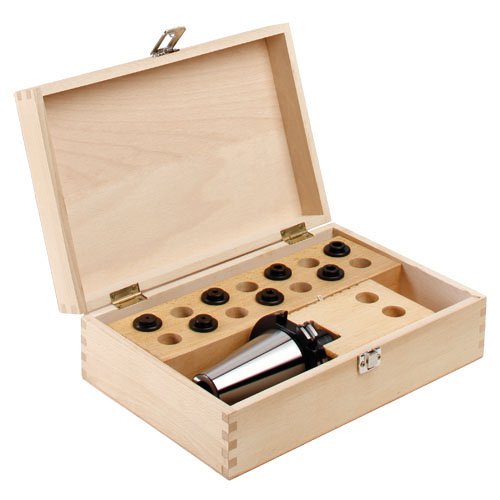

Быстросменные резьбонарезные  патроны Kemmler с хвостовиком SK с компенсацией по длине с быстросменными вставками без предохранительной муфты в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации. Форма A.
Артикул Обозначение
402.16.12.S SK 40 - M3 / M14
402.16.20.S SK 40 - M5 / M22
502.16.12.S SK 50 - M3 / M14
502.16.20.S SK 50 - M5 / M22

Технические характеристики



Резьбонарезные патроны KEMMLER для закрепления инструмента  с хвостовиком BT по JIS B 6339 (MAS 403 BT)

Быстросменные резьбонарезные  патроны Kemmler с хвостовиком BT с компенсацией по длине. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации. Форма A.
Артикул Обозначение
305.16.12 BT 30 - M3 / M14 Gr. 1
305.16.20 BT 30 - M5 / M22 Gr. 2
405.16.12 BT 40 - M3 / M14 Gr. 1
405.16.20 BT 40 - M5 / M22 Gr. 2
405.16.36 BT 40 - M14 / M36 Gr. 3
505.16.12 BT 50 - M3 / M14 Gr. 1
505.16.20 BT 50 - M5 / M22 Gr. 2
505.16.36 BT 50 - M14 / M36 Gr. 3

Технические характеристики

Быстросменные резьбонарезные  патроны Kemmler с хвостовиком BT без компенсации по длине. Для установки быстросменных адаптеров для метчиков. Для станков с синхронизацией по шпинделю. Форма AD.
  Обозначение
305.16.12.1 BT 30 - M3 / M14 Gr. 1
305.16.20.1 BT 30 - M5 / M22 Gr. 2
405.16.12.1 BT 40 - M3 / M14 Gr. 1
405.16.20.1 BT 40 - M5 / M22 Gr. 2
405.16.36.1 BT 40 - M14 / M36 Gr. 3
505.16.12.1 BT 50 - M3 / M14 Gr. 1
505.16.20.1 BT 50 - M5 / M22 Gr. 2
505.16.36.1 BT 50 - M14 / M36 Gr. 3

Технические характеристики
Резьбонарезной патрон Kemmler с хвостовиком BT для синхронизации для цанг типа ER по DIN 6499 (ISO 15488). Для станков с синхронизацией по шпинделю. Синхрорезьбовой патрон компенсирует погрешность синхронизации оборудования. Микрокомпенсация на сжатие или растяжение уровновешивает малое отклонение между подачей и оборотами рабочих частей станка, которые могут вызывать повышенное трение на режущей кромке инструмента. Вероятночть возрастания осевых нагрузок во время резьбонарезания уменьшается до минимума. Форма AD/B.
Артикул Обозначение
406.16.02.10 BT 40 - ER 16 - 79
406.16.02.13 BT 40 - ER 20 - 85
406.16.02.16 BT 40 - ER 25 - 89
406.16.02.20 BT 40 - ER 32 - 110
406.16.02.26 BT 40 - ER 40 - 115
506.16.02.10 BT 50 - ER 16 - 95
506.16.02.13 BT 50 - ER 20 - 100
506.16.02.16 BT 50 - ER 25 - 110
506.16.02.20 BT 50 - ER 32 - 120
506.16.02.26 BT 50 - ER 40 - 120

Технические характеристики
Быстросменные резьбонарезные  патроны Kemmler с хвостовиком BT с компенсацией по длине с быстросменными вставками с предохранительной муфтой в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации. Форма A.
Артикул Обозначение
405.16.12.SR BT 40-M3/M14
405.16.20.SR BT 40-M5/M22
505.16.12.SR BT 50-M3/M14
505.16.20.SR BT 50-M5/M22

Технические характеристики
Быстросменные резьбонарезные  патроны Kemmler с хвостовиком BT с компенсацией по длине с быстросменными вставками без предохранительной муфты в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации. Форма A.
Артикул Обозначение
405.16.12.S BT 40-M3/M14
405.16.20.S BT 40-M5/M22
505.16.12.S BT 50-M3/M14
505.16.20.S BT 50-M5/M22

Технические характеристики

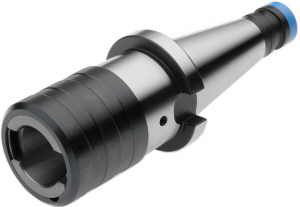

Резьбонарезные патроны KEMMLER  по DIN 2080

Быстросменные резьбонарезные  патроны Kemmler с хвостовиком SK с компенсацией по длине. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение
301.16.12 SK 30 - M3 / M14 Gr. 1
301.16.20 SK 30 - M5 / M22 Gr. 2
401.16.12 SK 40 - M3 / M14 Gr. 1
401.16.20 SK 40 - M5 / M22 Gr. 2
401.16.36 SK 40 - M14 / M36 Gr. 3
501.16.12 SK 50 - M3 / M14 Gr. 1
501.16.20 SK 50 - M5 / M22 Gr. 2
501.16.36 SK 50 - M14 / M36 Gr. 3

 Технические характеристики



Резьбонарезные патроны KEMMLER  для закрепления инструмента  с хвостовиком HSK  по DIN 69893 / ISO 12164-1

Быстросменные резьбонарезные  патроны Kemmler с хвостовиком HSK-A с компенсацией по длине. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение
A32.16.12 HSK-A 32 - M3 / M14 Gr. 1
A40.16.12 HSK-A 40 - M3 / M14 Gr. 1
A40.16.20 HSK-A 40 - M5 / M22 Gr. 2
A50.16.12 HSK-A 50 - M3 / M14 Gr. 1
A50.16.20 HSK-A 50 - M5 / M22 Gr. 2

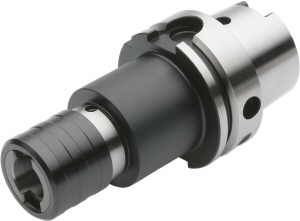

A63.16.12 HSK-A 63 - M3 / M14 Gr. 1
A63.16.20 HSK-A 63 - M5 / M22 Gr. 2
A63.16.36 HSK-A 63 - M14 / M36 Gr. 3
A80.16.12 HSK-A 80 - M3 / M14 Gr. 1
A80.16.20 HSK-A 80 - M5 / M22 Gr. 2
A80.16.36 HSK-A 80 - M14 / M36 Gr. 3
A100.16.12 HSK-A 100 - M3 / M14 Gr. 1
A100.16.20 HSK-A 100 - M5 / M22 Gr. 2
A100.16.36 HSK-A 100 - M14 / M36 Gr. 3

Технические характеристики

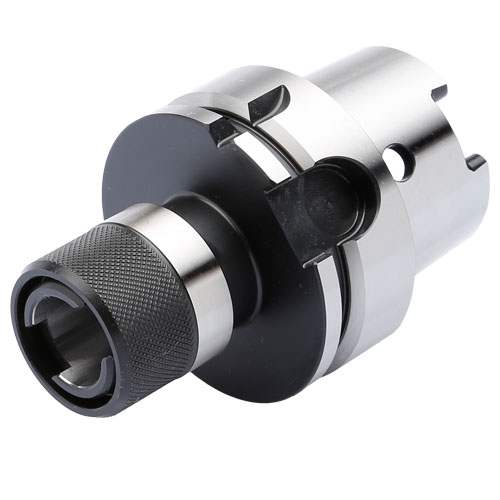

Быстросменные резьбонарезные  патроны Kemmler с хвостовиком HSK-A без компенсации по длине. Для установки быстросменных адаптеров для метчиков. Для станков с синхронизацией по шпинделю.
Артикул Обозначение
A50.16.12.1 HSK-A 50 - M3 / M14 Gr. 1
A50.16.20.1 HSK-A 50 - M5 / M22 Gr. 2
A63.16.12.1 HSK-A 63 - M3 / M14 Gr. 1
A63.16.20.1 HSK-A 63 - M5 / M22 Gr. 2
A63.16.36.1 HSK-A 63 - M14 / M36 Gr. 3
A100.16.12.1 HSK-A 100 - M3 / M14 Gr. 1
A100.16.20.1 HSK-A 100 - M5 / M22 Gr. 2
A100.16.36.1 HSK-A 100 - M14 / M36 Gr. 3

Технические характеристики

Резьбонарезной патрон Kemmler с хвостовиком HSK-A для синхронизации для цанг типа ER по DIN 6499 (ISO 15488). Для станков с синхронизацией по шпинделю. Синхрорезьбовой патрон компенсирует погрешность синхронизации оборудования. Микрокомпенсация на сжатие или растяжение уровновешивает малое отклонение между подачей и оборотами рабочих частей станка, которые могут вызывать повышенное трение на режущей кромке инструмента. Вероятночть возрастания осевых нагрузок во время резьбонарезания уменьшается до минимума.
Артикул Обозначение
A40.16.02.10 HSK-A 40 - ER16 - 87
A40.16.02.13 HSK-A 40- ER20 - 93
A50.16.02.10 HSK-A 50 - ER16 - 87
A50.16.02.13 HSK-A 50 - ER20 - 88
A50.16.02.16 HSK-A 50 - ER25 - 92
A50.16.02.20 HSK-A 50 - ER32 - 116

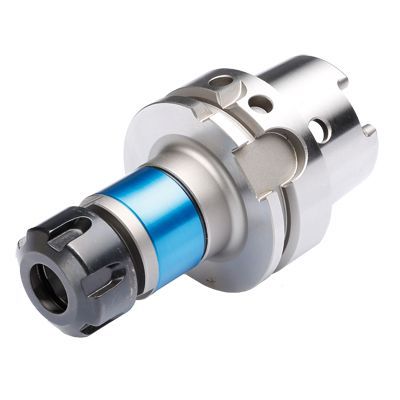

A63.16.02.10 HSK-A 63 - ER16 - 89
A63.16.02.10.M* HSK-A 63 - ER16 - 89
A63.16.02.10.1.M* HSK-A 63 - ER16 - 100
A63.16.02.13 HSK-A 63 - ER20 - 90
A63.16.02.16 HSK-A 63 - ER25 - 94
A63.16.02.20 HSK-A 63 - ER32 - 105
A63.16.02.26 HSK-A 63 - ER40 - 133,5
A80.16.02.13 HSK-A 80 - ER20 - 100
A80.16.02.16 HSK-A 80 - ER25 - 105
A80.16.02.20 HSK-A 80 - ER32 - 110,5
A80.16.02.26 HSK-A 80 - ER40 - 131
A100.16.02.10 HSK-A 100 - ER16 - 96
A100.16.02.10.M* HSK-A 100 - ER16 - 96
A100.16.02.10.1.M* HSK-A 100 - ER16 - 106
A100.16.02.13 HSK-A 100 - ER20 - 97
A100.16.02.16 HSK-A 100 - ER25 - 101
A100.16.02.20 HSK-A 100 - ER32 - 110
A100.16.02.20.1 HSK-A 100 - ER32 - 160
A100.16.02.20.2 HSK-A 100 - ER32 - 190
A100.16.02.26 HSK-A 100 - ER40 - 133

Технические характеристики
Быстросменные резьбонарезные  патроны Kemmler с хвостовиком HSK-A с компенсацией по длине с быстросменными вставками с предохранительной муфтой в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение

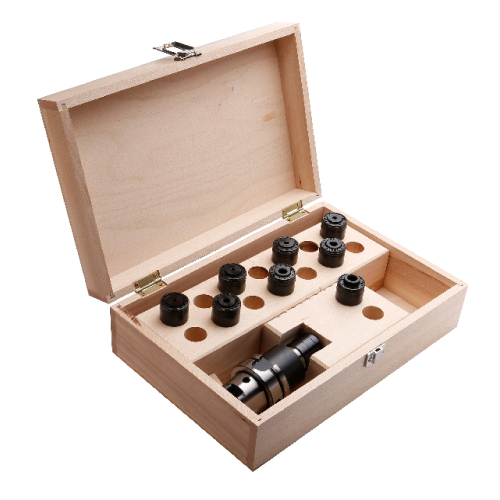

A63.16.12.SR HSK 63-M3/M14
A63.16.20.SR HSK 63-M5/M22
A100.16.12.SR HSK 100-M3/M14
A100.16.12.SR HSK 100-M5/M22

Технические характеристики
Быстросменные резьбонарезные  патроны Kemmler с хвостовиком HSK-A с компенсацией по длине с быстросменными вставками без предохранительной муфты в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение

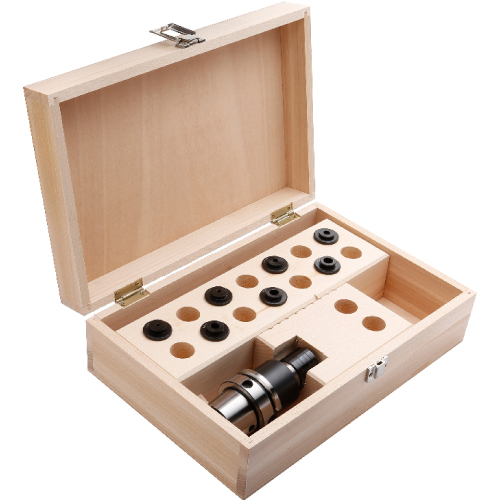

A63.16.12.S HSK 63-M3/M14
A63.16.20.S HSK 63-M5/M22
A100.16.12.S HSK 100-M3/M14
A100.16.12.S HSK 100-M5/M22

Технические характеристики



Резьбонарезные патроны KEMMLER  для закрепления инструмента  с хвостовиком C6 по ISO 26623-1

Быстросменные резьбонарезные  патроны Kemmler с компенсацией по длине. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.


Артикул Обозначение
C4.16.12 C4 - M3 / M14 Gr. 1
C4.16.20 C4 - M5 / M22 Gr. 2
C5.16.12 C5 - M3 / M14 Gr. 1
C5.16.20 C5 - M5 / M22 Gr. 2

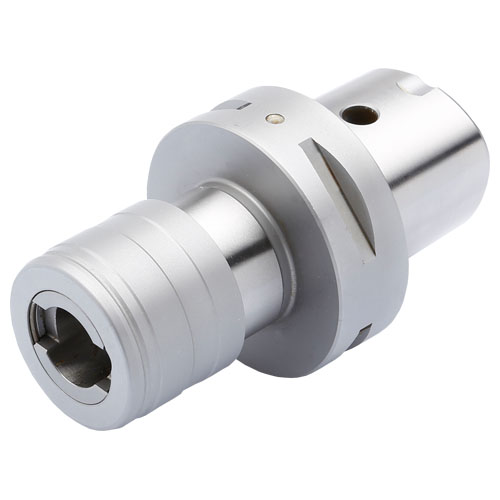

C6.16.12 C6 - M3 / M14 Gr. 1
C6.16.20 C6 - M5 / M22 Gr. 2
C6.16.36 C6 - M14 / M36 Gr. 3

Технические характеристики



Резьбонарезные патроны KEMMLER для закрепления инструмента  с хвостовиком VDI по DIN 69880

Быстросменные резьбонарезные патроны Kemmler с хвостовиком VDI с компенсацией по длине. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение
209.16.12 20 - M3 / M14 Gr. 1
259.16.12 25 - M3 / M14 Gr. 1
309.16.12 30 - M3 / M14 Gr. 1
309.16.20 30 - M5 / M22 Gr. 2
409.16.12 40 - M3 / M14 Gr. 1
409.16.20 40 - M5 / M22 Gr. 2
509.16.12 50 - M3 / M14 Gr. 1
509.16.20 50 - M5 / M22 Gr. 2

Технические характеристики

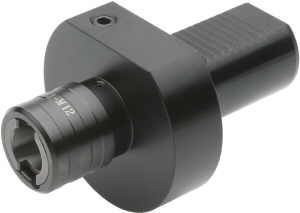

Быстросменные резьбонарезные патроны Kemmler с хвостовиком VDI  без компенсации по длине. Для установки быстросменных адаптеров для метчиков. Для станков с синхронизацией по шпинделю.
Артикул Обозначение
309.16.12.1 30 - M3 / M14 Gr. 1
309.16.20.1 30 - M5 / M22 Gr. 2
409.16.12.1 40 - M3 / M14 Gr. 1
409.16.20.1 40 - M5 / M22 Gr. 2

Технические характеристики
Быстросменные резьбонарезные  патроны Kemmler с хвостовиком VDI с компенсацией по длине с быстросменными вставками с предохранительной муфтой в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение

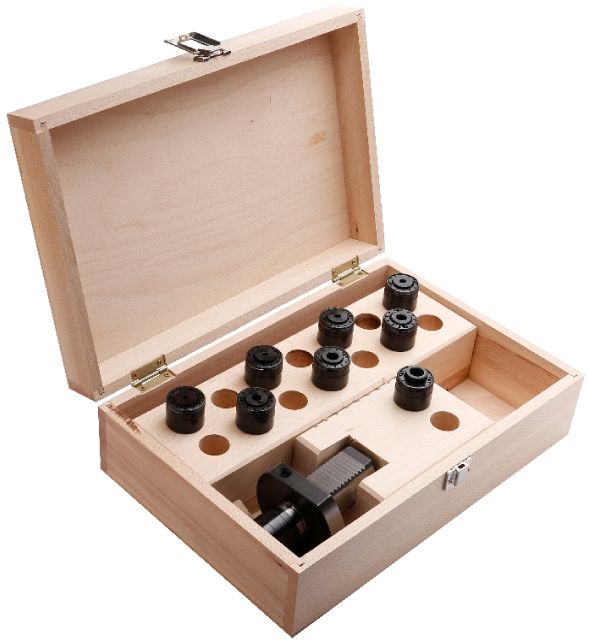

309.16.12.SR VDI 30-M3/M14
309.16.20.SR VDI 30-M5/M22
409.16.12.SR VDI 40-M3/M14
409.16.12.SR VDI 40-M5/M22

Технические характеристики

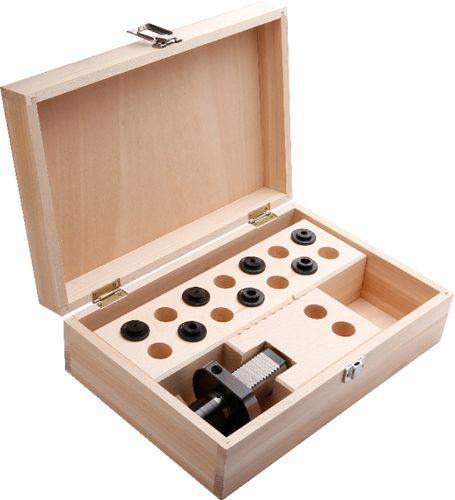

Быстросменные резьбонарезные  патроны Kemmler с хвостовиком VDI с компенсацией по длине с быстросменными вставками без предохранительной муфты в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение
309.16.12.S VDI 30-M3/M14
309.16.20.S VDI 30-M5/M22
409.16.12.S VDI 40-M3/M14
409.16.12.S VDI 40-M5/M22

Технические характеристики



Резьбонарезные патроны KEMMLER для закрепления инструмента  с хвостовиком Конус Морзе по DIN 228-1 A и DIN 228-1 B
Быстросменные резьбонарезные  патроны Kemmler с хвостовиком Конус Морзе (КМ) с компенсацией по длине. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение

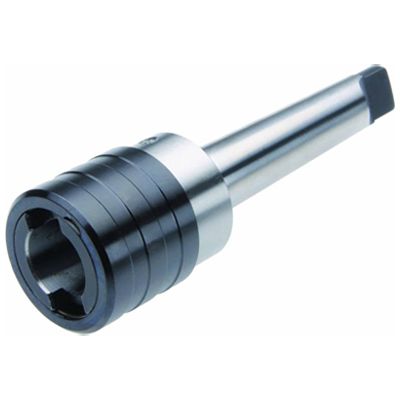

107.16.212 MK 2 - M3 / M14 Gr. 1
107.16.312 MK 3 - M3 / M14 Gr. 1
107.16.320 MK 3 - M5 / M22 Gr. 2
107.16.412 MK 4 - M3 / M14 Gr. 1
107.16.420 MK 4 - M5 / M22 Gr. 2
107.16.436 MK 4 - M14 / M36 Gr. 3

Технические характеристики

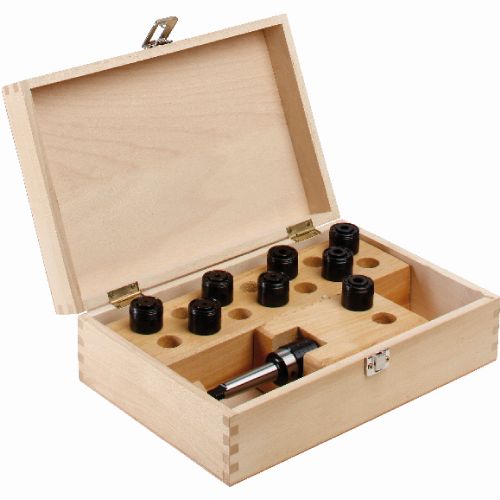

Быстросменные резьбонарезные  патроны Kemmler с хвостовиком Конус Морзе (КМ) с компенсацией по длине с быстросменными вставками с предохранительной муфтой в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение
107.16.212.SR MK2-M3/M14
107.16.320.SR MK3-M5/M22

Технические характеристики
Быстросменные резьбонарезные  патроны Kemmler с хвостовиком Конус Морзе (КМ) с компенсацией по длине с быстросменными вставками без предохранительной муфты в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение
107.16.212.S MK2-M3/M14
107.16.320.S MK3-M5/M22

Технические характеристики



Резьбонарезные патроны KEMMLER для закрепления инструмента с цилиндрическим хвостовиком

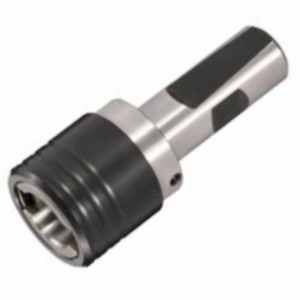

Быстросменные резьбонарезные  патроны Kemmler с цилиндрическим хвостовиком с компенсацией по длине. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации. DIN 1835 B+E
Артикул Обозначение
120.16.2012 20 - M3 / M14 Gr. 1
120.16.2020 20 - M5 / M22 Gr. 2
120.16.2512 25 - M3 / M14 Gr. 1
120.16.2520 25 - M5 / M22 Gr. 2
120.16.3220 32 - M5 / M22 Gr. 2

Технические характеристики

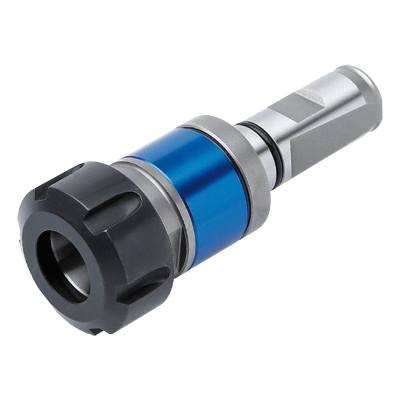

Резьбонарезной патрон Kemmler с цилиндрическим хвостовиком для синхронизации для цанг типа ER по DIN 6499 (ISO 15488). Для станков с синхронизацией по шпинделю. Синхрорезьбовой патрон компенсирует погрешность синхронизации оборудования. Микрокомпенсация на сжатие или растяжение уровновешивает малое отклонение между подачей и оборотами рабочих частей станка, которые могут вызывать повышенное трение на режущей кромке инструмента. Вероятночть возрастания осевых нагрузок во время резьбонарезания уменьшается до минимума. DIN 1835 B+E
Артикул Обозначение
120.16.2016 20 - M3 / M10 ER 16
120.16.2025 20 - M3 / M20 ER 25
120.16.2516 25 - M3 / M10 ER 16
120.16.2525 25 - M3 / M20 ER 25
120.16.2532 25 - M4 / M27 ER 32
120.16.2540 25 - M4 / M33 ER 40
120.16.3232 32 - M4 / M27 ER 32
120.16.3240 32 - M4 / M33 ER 40

Технические характеристики

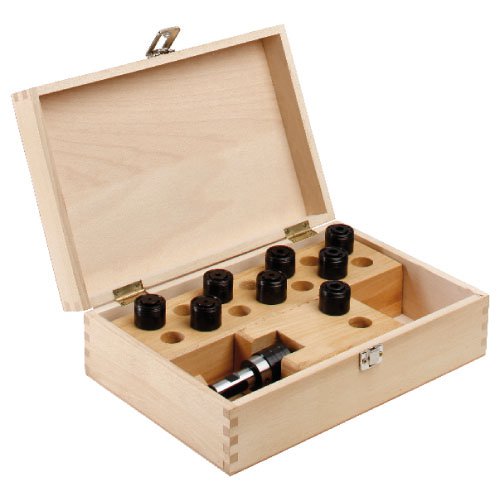

Быстросменные резьбонарезные  патроны Kemmler с цилиндрическим хвостовиком с компенсацией по длине с быстросменными вставками с предохранительной муфтой в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение
120.16.2012.SR 20-M3/M14
120.16.2020.SR 20-M5/M22

Технические характеристики
Быстросменные резьбонарезные  патроны Kemmler  с цилиндрическим хвостовиком с компенсацией по длине с быстросменными вставками без предохранительной муфты в деревянном кейсе. Для установки быстросменных адаптеров для метчиков. Для станков без синхронизации.
Артикул Обозначение
120.16.2012.S 20-M3/M14
120.16.2020.S 20-M5/M22

Технические характеристики



В данном разделе представлены

Патроны KEMMLER по DIN 69871 (скачать каталог)

Патроны KEMMLER по DIN 2080 (скачать каталог)

Патроны KEMMLER по JIS B 6339 (MAS 403 BT) (скачать каталог)

Патроны KEMMLER по DIN 69893 (HSK) (скачать каталог)

Патроны KEMMLER по конусу морзе DIN 228-1 A и DIN 228-1 (скачать каталог)

Патроны KEMMLER по ISO 26623-1 (скачать каталог)
